MM-LJJ-01型多通道靈活性檢測機 |

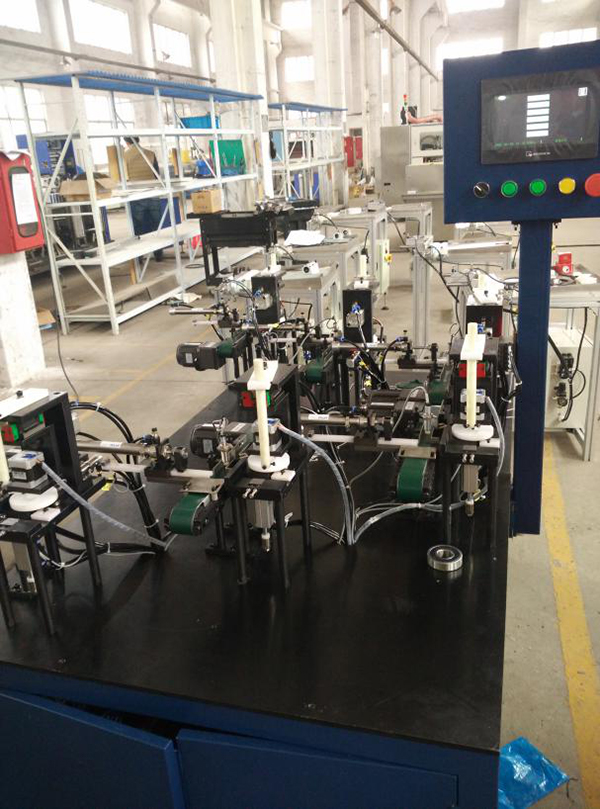

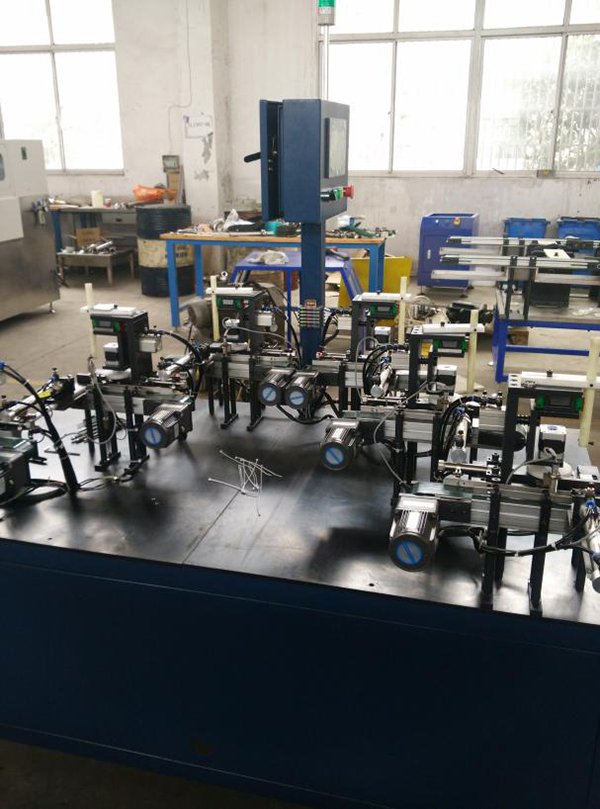

全自動深溝球軸承裝配后工序設備系列設備概述 MM-LJJ-01型多通道靈活性檢測機主要用于小型深溝球軸承的成品在線檢測,對于要求零缺陷的軸承,現有手工檢測不能及時把游隙的工序狀況Xbar-R工序能力CPK、游隙分布狀況(直方圖)等及時反應出來。設備結構簡單,調整方便,高效穩定,給生產的質量控制提供了可靠的信息,便于質量問題點的發現、分析和解決,是取代手工裝配的選擇! 功能描述 1、上料機構:軸承用皮帶輸送上料(單機可附加圓盤)。 2、靈活性檢測機構:靈活性檢測采用步進電機+紅外線探測器取值,通過計算判定靈活值。 3、出料機構:OK品移入下臺機,各檢測NG品分開自動排出。 工藝流程 皮帶輸送上料→靈活性檢測→NG排出→出料 標準配置 控制系統 歐姆龍 測量儀器 馬波斯 氣動元件 亞德克 輸送電機 臺邦 觸摸屏 信捷 各類開關 黃山 設備圖片技術參數 型號范圍/節拍 MM-LJJ-01 外徑:18-62 mm 節拍:2.5-3 秒/件 MM-LJJ-02 外徑:62-110 mm 節拍:2.5-3 秒/件 進料高度 850±50 mm (注: 機腳到上料皮帶高度) 電壓頻率 220V / 單相 / 50HZ 氣源壓力 0.4~0.6 Mpa (注:進氣源需冷凍干燥處理) 主機外形尺寸 1600*1000*1650 (mm) 外形示意
|
