| MM-YXJ-01 全自動徑向游隙檢測 |

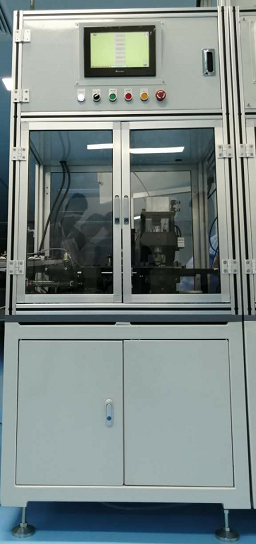

全自動深溝球軸承裝配后工序設備系列設備概述 MM-YXJ-01 型全自動多項目檢測儀主要用于小型深溝球軸承的成品在線檢測，對于要求零缺陷的軸承，現有手工檢測不能及時把游隙的工序狀況Xbar-R工序能力CPK、游隙分布狀況（直方圖）等及時反應出來。設備結構簡單，調整方便，高效穩定，給生產的質量控制提供了可靠的信息，便于質量問題點的發現、分析和解決，是取代手工裝配的選擇！ 功能描述 1、上料機構：軸承用皮帶輸送上料（單機可附加圓盤）。 2、靈活性檢測機構：靈活性檢測采用低速電壓可調式恒扭矩馬達檢測扭矩。 3、徑向游隙檢測：徑向游隙檢測采用平行簧片測量機構，附微振動測量裝置。 4、出料機構：OK品移入下臺機，各檢測NG品分開自動排出。 工藝流程 皮帶輸送上料→靈活性檢測→游隙檢查→NG排出→出料 標準配置 控制系統 歐姆龍 測量儀器 馬波斯 氣動元件 亞德克 輸送電機 臺邦 觸摸屏 信捷 各類開關 黃山 設備圖片
技術參數 型號范圍/節拍 MM-YXJ-01 外徑：18-62 mm 3.5-4.5 秒/件 MM-YXJ-02 外徑：62-110 mm 3.5-4.5 秒/件 進料高度 850±50 mm (注: 機腳到上料皮帶高度) 電壓頻率 220V / 單相 / 50HZ 氣源壓力 0.4~0.6 Mpa (注：進氣源需冷凍干燥處理) 體積/重量 900×850×1700mm / 300kg 加工精度 1)循環時間:2.5~3.0秒 2)設備利用率:≥90% 3)測量架綜合精度≤1μm 4)重復精度≤1μm 5)儀器分辨精度≤0.1μm 使用環境及對零部件要求 溫度：28℃左右 濕度：70% 套圈散差：5um以內 清潔度：符合國標要求 外形示意 |
